    PCBA加工的質量標準

    日期:2021-08-19 21:56:47

    PCBA加工的質量標準是什么呢?驗收PCBA加工產品時又該檢測那些方面呢?下面的技術員將與你分享PCBA加工產品的驗收標準:

    一、檢驗環境:

    1、檢驗環境:溫度:25±3℃,濕度:40-70%RH

    2.在距40W日光燈(或等效光源)1m之內,被檢產品距檢驗員30cm之處進行外觀判定

    二、抽樣水準 :

    QA抽樣標準:執行GB/T2828.1-2003  II級檢驗一次抽樣方案

    AQL值: CR:0   MAJ: 0.25   MIN:0.65

    三、檢驗設備:

    BOM清單、放大鏡、塞尺、貼片位置圖

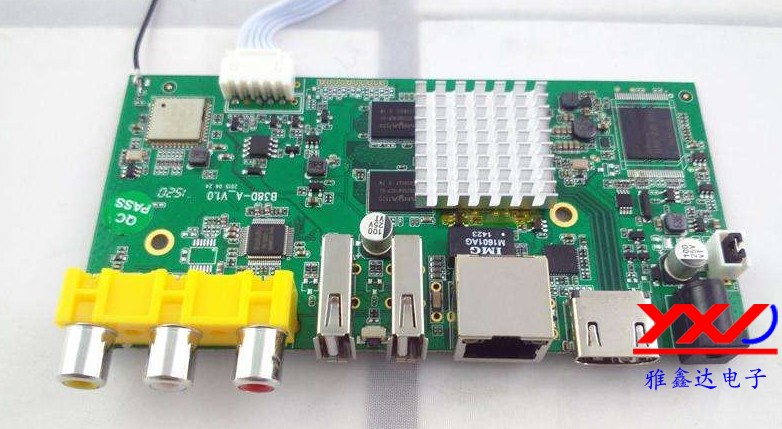

    PCBA加工

    四、驗收標準:

    1.反向:

    元件上的極性點(白色絲?。┡cpcb板二極管絲印方向一致 (允收)

    元件上的極性點(白色絲?。┡cpcb板二極管絲印不一致 。(拒收) PCBA,<a href=http://www.tcpcb.cn/ target=_blank class=infotextkey>pcb板</a>,<a href=http://m.camera4life.com/ target=_blank class=infotextkey>smt<a href=http://m.camera4life.com/ target=_blank class=infotextkey>貼片</a></a>,PCB線路板

    2.錫量過多:

    最大高度焊點(E)可以超出PAD或延伸至可焊端的端帽金屬鍍層頂部,但不能接觸元件體(允收)

    焊錫已接觸到元件體頂部。(拒收)

    3.反白:

    有暴露存積電氣材質的,片式元件將材質面與印制面貼裝方向相反,Chip零件每Pcs板只允許一個≤0402的元件反白。(允收)

    有暴露存積電氣材質的,片式元件將材質面與印制面貼裝方向相同,Chip零件每Pcs板兩個或兩個以上≤0402的元件反白。(拒收) PCBA,<a href=http://www.tcpcb.cn/ target=_blank class=infotextkey>pcb板</a>,<a href=http://m.camera4life.com/ target=_blank class=infotextkey>smt<a href=http://m.camera4life.com/ target=_blank class=infotextkey>貼片</a></a>,PCB線路板

    4.空焊:

    元件引腳與PAD之間焊接點濕潤飽滿,元件引腳無翹起 (允收)

    元件引腳排列不共面,妨礙可接受焊接。(拒收)

    5.冷焊:

    回流過程錫膏完全延伸,焊接點上的錫完全濕潤且表面光澤。(允收)

    焊錫球上的焊錫膏回流不完全,錫的外觀呈現暗色及不規則,錫膏有未完全熔解的錫粉。(拒收) PCBA,<a href=http://www.tcpcb.cn/ target=_blank class=infotextkey>pcb板</a>,<a href=http://m.camera4life.com/ target=_blank class=infotextkey>smt<a href=http://m.camera4life.com/ target=_blank class=infotextkey>貼片</a></a>,PCB線路板

    6.少件:

    BOM清單要求某個貼片位號需要貼裝元件卻未貼裝元件 (拒收)

    BOM清單要求某個貼片位號不需要貼裝元件卻已貼裝元件,在不該有的地方,出現多余的零件。(拒收)

    7.損件

    任何邊緣剝落小于元件寬度(W)或元件厚度(T)的25%,末端頂部金屬鍍層缺失最大為50%(各末端) (允收)

    任何暴露點擊的裂縫或缺口,玻璃元件體上的裂縫、刻痕或任何損傷,任何電阻材質的缺口,任何裂縫或壓痕。(拒收) PCBA,<a href=http://www.tcpcb.cn/ target=_blank class=infotextkey>pcb板</a>,<a href=http://m.camera4life.com/ target=_blank class=infotextkey>smt<a href=http://m.camera4life.com/ target=_blank class=infotextkey>貼片</a></a>,PCB線路板

    8.起泡、分層:

    起泡和分層的區域不超出鍍通孔間或內部導線間距的25%。(允收)

    起泡和分層的區域超出鍍通孔間或內部導線間距的25%,起泡和分層的區域減少導電圖形間距至違反最小電氣間隙。(拒收)PCBA,<a href=http://www.tcpcb.cn/ target=_blank class=infotextkey>pcb板</a>,<a href=http://m.camera4life.com/ target=_blank class=infotextkey>smt<a href=http://m.camera4life.com/ target=_blank class=infotextkey>貼片</a></a>,PCB線路板

    只有嚴格執行驗收規程才能保證PCBA加工產品的質量。只有更加注重質量,才能在競爭日益激烈的市場求得生存。
